蝸輪蝸杆傳動的設計要素

蝸輪蝸杆傳動的設計要素

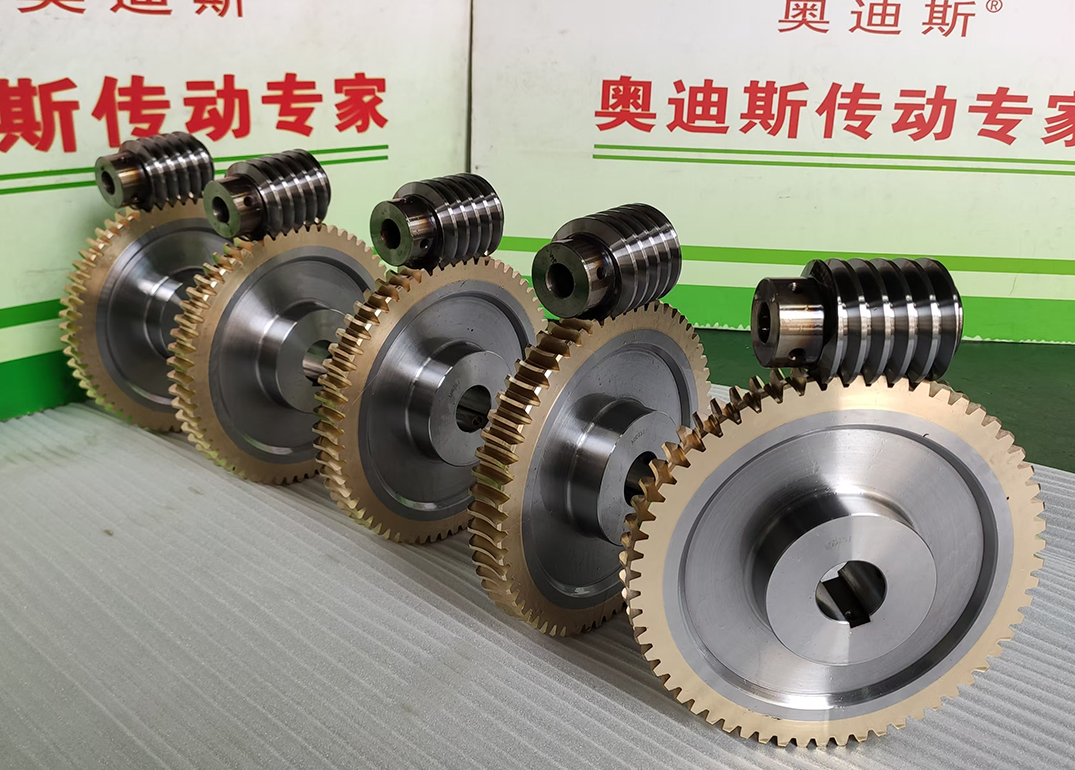

主要設計參數

1、模數m：蝸杆軸麵的模數，標準值為1。

2、壓力角：蝸杆軸麵的壓力角，標準值為20°。

3
、蝸杆直徑係數q：蝸杆分度圓直徑與其模數m的比值。

4、導程角：蝸杆分度圓柱上螺旋線的切線與蝸杆端麵之間的夾角。

5、蝸杆頭數：蝸杆上的螺旋線數量

，常用單頭或雙頭。

6、蝸輪齒數：與蝸杆頭數相對應的蝸輪齒的數量。

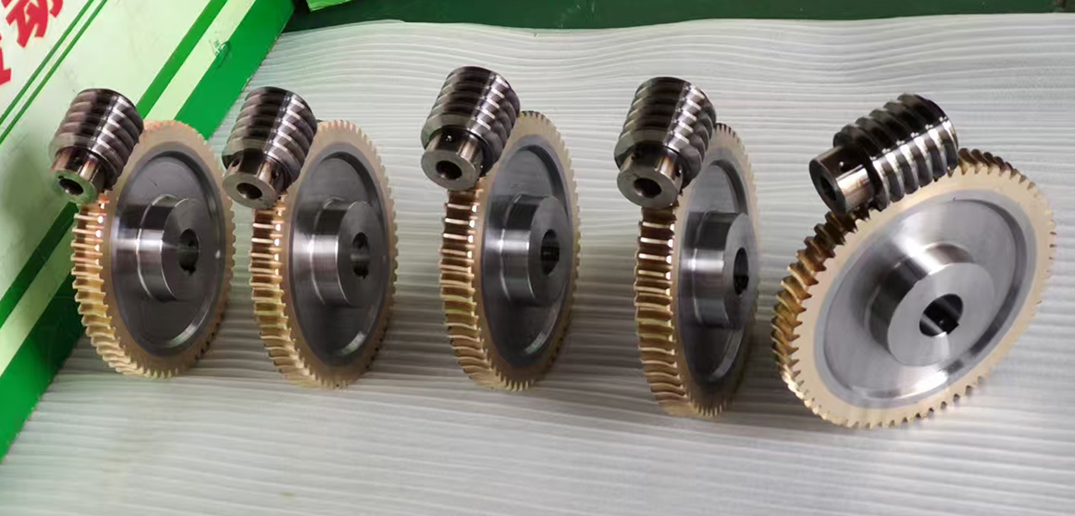

設計注意事項

在設計蝸輪蝸杆傳動時，需要注意以下幾個問題：

1、自鎖性與傳動效率的權衡：選擇合適的蝸杆頭數和導程角，可以在保證自鎖性的同時，盡可能提高傳動效率。

2
、材料的選用：蝸杆通常采用密度大的合金鋼，耐磨損；蝸輪則多采用錫青銅，有利於減小摩擦。

3
、幾何尺寸的計算：蝸輪的端麵模數等於蝸杆的軸麵模數且為標準值，蝸輪的端麵壓力角應等於蝸杆的軸麵壓力角且為標準值。
