KC鏈條聯軸器產品說明

GL7型滾子鏈聯軸器
主動端：J1型軸孔，B型鍵槽，d1=45mm,L=84mm
從動端：Y型軸孔
，B型鍵槽，d2=50mm,L=84mm
標記方法  GL7 J1B 45 X 84 / YB50 X 84  GB/T6069-2002

KC鏈條聯軸器結構特點：
雙排滾子鏈采用GB1243.1-83《傳動用短節矩精密滾子鏈》規定的鏈條
軸孔鍵槽形式及尺寸符合GB/T3852-1997規
使用罩殼的結構及尺寸
，根據需要選定
標記符合GB/T3852-1997
結構簡單，拆裝方便，反轉時有空行程，不宜用於衝擊載荷很大的逆向傳動

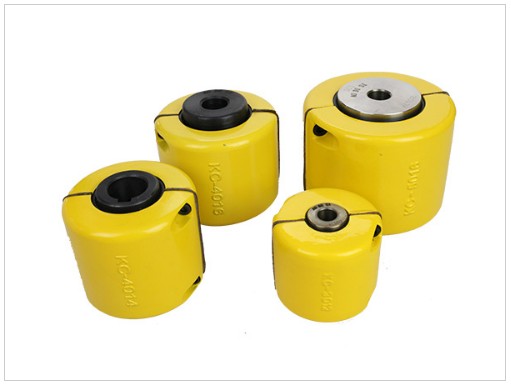

標記示例：有罩殼時，型號後加“F”
GL3型滾子鏈聯軸器，有罩殼
主動端：J1型軸孔，A型鍵槽，d1=25mm,L=44mm
從動端：J1型軸孔
，B型鍵槽
，d2=25mm,L=44mm
標記方法  GL3F J1 25 X 44 GB/T6069-2002

產品說明

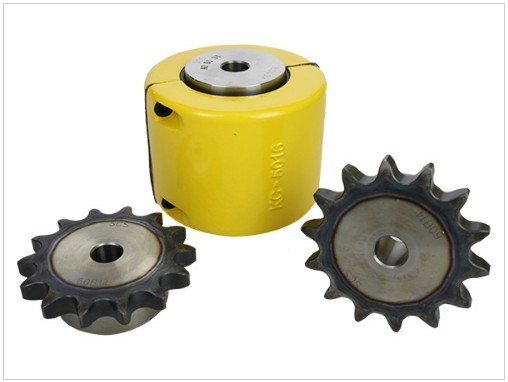

滾子鏈聯軸器由一對帶有軸套的鏈輪,在兩鏈輪齒之間通過兩列連為一體的滾子鏈聯接,主要用於大直徑轉軸之間傳遞傳遞大的扭矩。
kcxilieliantiaolianzhouqishiliyonggongyongdeliantiao，jianglianggedaiyouxiangtongchishudelianlunchidebanlianzhouqigudingzaiyiqi，butongjiegouxingshideliantiaolianzhouqizhuyaoqubieshicaiyongbutongdeliantiao，changjiandeyoushuangpaigunzilianlianzhouqi、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。雙排滾子鏈聯軸器 性能優於其他結構型式的聯軸器，為國內外廣泛采用
，我國亦已製訂為國家標準。
鏈輪聯軸器具有結構簡單（四個件組成）、重量輕
，尺寸小
，裝拆方便
、拆卸時不用移動被聯接的兩軸、能少量補償兩軸的位移，對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。

產品應用
kc滾係鏈聯軸器可用於紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸係傳動，適用於高溫、潮chao濕shi和he多duo塵chen啟qi動dong頻pin繁fan，經jing常chang正zheng反fan轉zhuan，以yi及ji較jiao劇ju烈lie衝chong擊ji載zai荷he和he扭niu振zhen的de場chang合he，不bu適shi用yong高gao速su和he傳chuan遞di軸zhou向xiang力li的de場chang合he，鏈lian條tiao聯lian軸zhou器qi應ying在zai良liang好hao的de潤run滑hua並bing有you防fang護hu罩zhao的de條tiao件jian下xia工gong作zuo。
