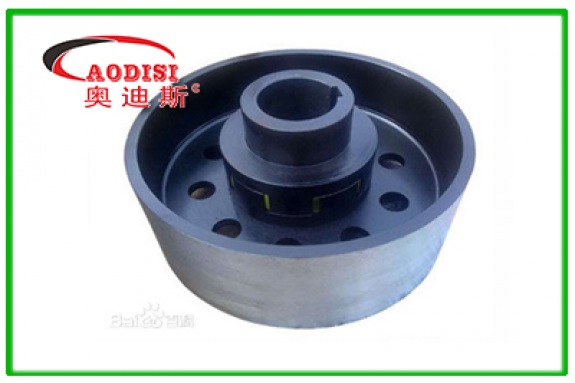

| 產品名稱 | AODISI TLL型帶製動輪彈性套柱銷聯軸器 |
| 加工精度 | |
| 是否定製 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定製 | 按客戶需求接受定製;歡迎來廠參觀！ |
PRODUCT CATEGORIES
手 機：
電 話：
傳 真：
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
TLL型(xing)帶(dai)製(zhi)動(dong)輪(lun)彈(dan)性(xing)套(tao)柱(zhu)銷(xiao)聯(lian)軸(zhou)器(qi)是(shi)依(yi)靠(kao)柱(zhu)銷(xiao)組(zu)的(de)鎖(suo)緊(jin)力(li)而(er)產(chan)生(sheng)於(yu)接(jie)觸(chu)麵(mian)的(de)摩(mo)擦(ca)力(li)矩(ju)，並(bing)壓(ya)縮(suo)橡(xiang)膠(jiao)彈(dan)性(xing)套(tao)來(lai)傳(chuan)遞(di)轉(zhuan)矩(ju)。適(shi)用(yong)於(yu)安(an)裝(zhuang)底(di)座(zuo)剛(gang)性(xing)好(hao)、對中精度較高、衝擊載荷不 大、對減振要求不高的中小功率軸係傳動。

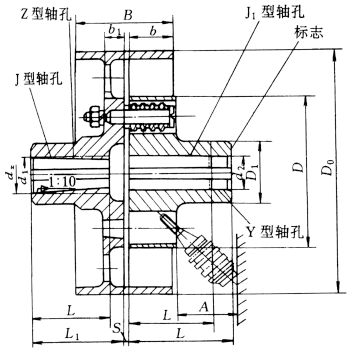

結構特點：
製動輪與半聯軸器製成整體式結構
製動輪半聯軸器使用鑄鋼或鍛鋼加工，且外圓表麵淬火處理軸孔鍵槽的型式和尺寸，標記方法同TL型
標記說明：
對於Z型，J型帶沉孔的軸孔長度是指軸孔的配合長度（不含沉孔）即圖中L1尺寸
TLL6 帶製動輪彈性套柱銷聯軸器
主動端：J型軸孔，B型鍵槽，d1=65mm,L1=107mm
從動端：Y型軸孔，B型鍵槽，d2=70mm,L=172mm

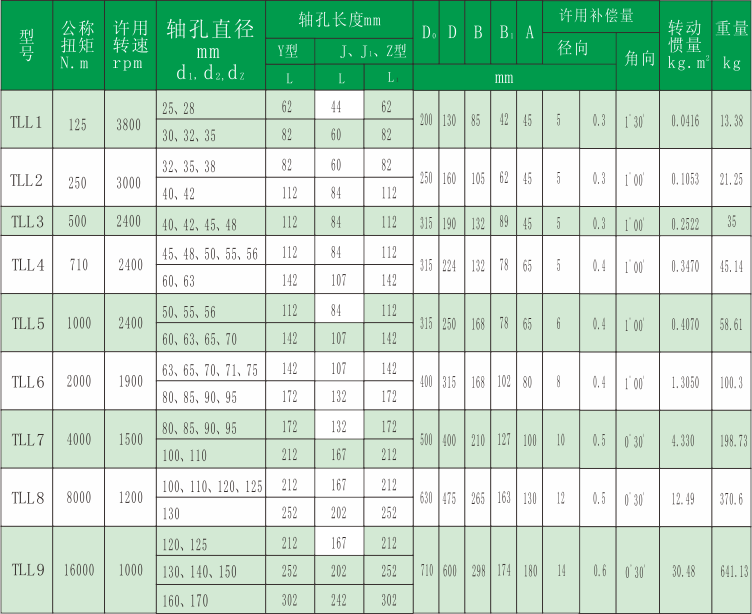

TLL型帶製動輪彈性套柱銷聯軸器基本參數和主要尺寸
