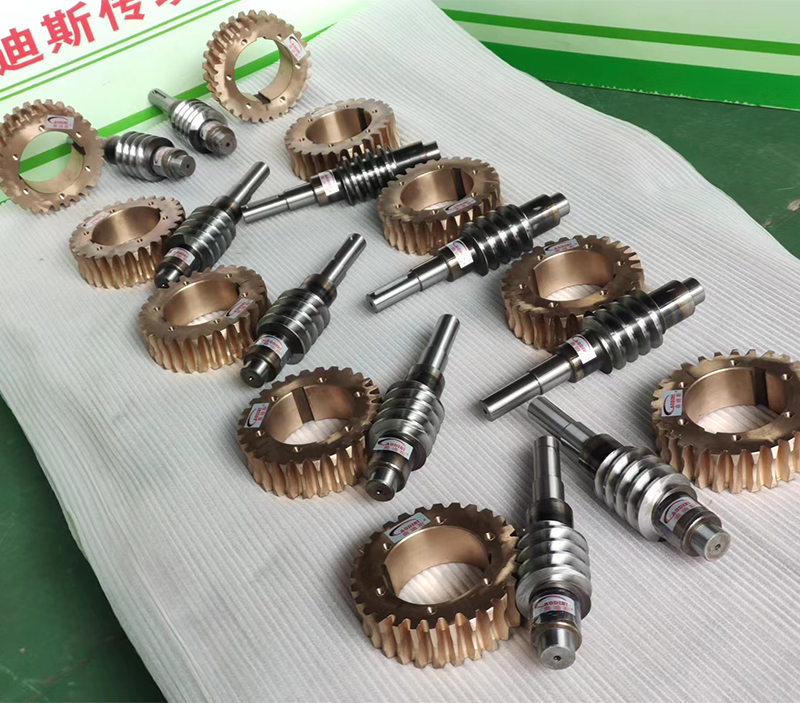

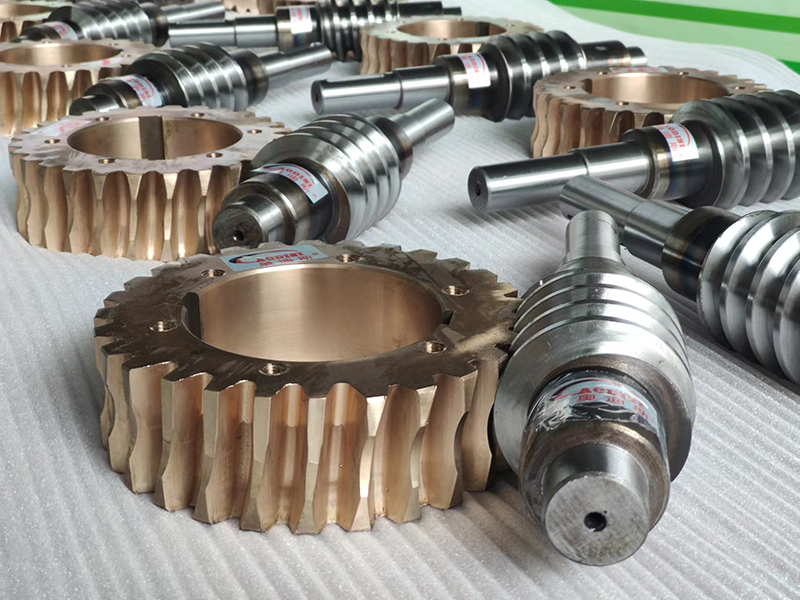

蝸輪蝸杆正確齧合的條件

蝸輪蝸杆正確齧合的條件

1.蝸輪的端麵模數等於蝸杆的軸麵模數且為標準值
，蝸輪的端麵壓力角應等於蝸杆的軸麵壓力角且為標準值，即 m(杆)==m(輪) ，α(杆)==α(輪)。

2.當蝸輪蝸杆的交錯角為90°時，還需保證
，而且蝸輪與蝸杆螺旋     線旋向必須相同。

幾何尺寸計算與圓柱齒輪基本相同，需注意的幾個問題

1.蝸杆導程角γ是蝸杆分度圓柱上螺旋線的切線與蝸杆端麵之間的夾角,與螺杆螺旋角的關係為
，蝸輪的螺旋角，大則傳動效率高，當小於齧合齒間當量摩擦角時(ψv= arctan fv ,即當量摩擦角等於摩擦因素的反正切值，當ψv小於γ時)，機構自鎖。

2.引入蝸杆直徑係數q是為了限製蝸輪滾刀的數目，使蝸杆分度圓直徑進行了標準化m一定時，q大則大，蝸杆軸的剛度及強度相應增大;一定時，q小則導程角增大，傳動效率相應提高。

3.蝸杆頭數推薦值為1、2、4、6，當取小值時，其傳動比大，且具有自鎖性;當取大值時，傳動效率高。

與圓柱齒輪傳動不同，蝸杆蝸輪機構傳動比不等於蝸杆直徑與蝸輪直徑的比值。

4.蝸杆蝸輪傳動中蝸輪轉向的判定方法
，可根據齧合點K處方向、方向(平行於螺旋線的切線)及應垂直於蝸輪軸線畫速度矢量三角形來判定;也可用"右旋蝸杆左手握，左旋蝸杆右手握
，四指拇指"來判定。
